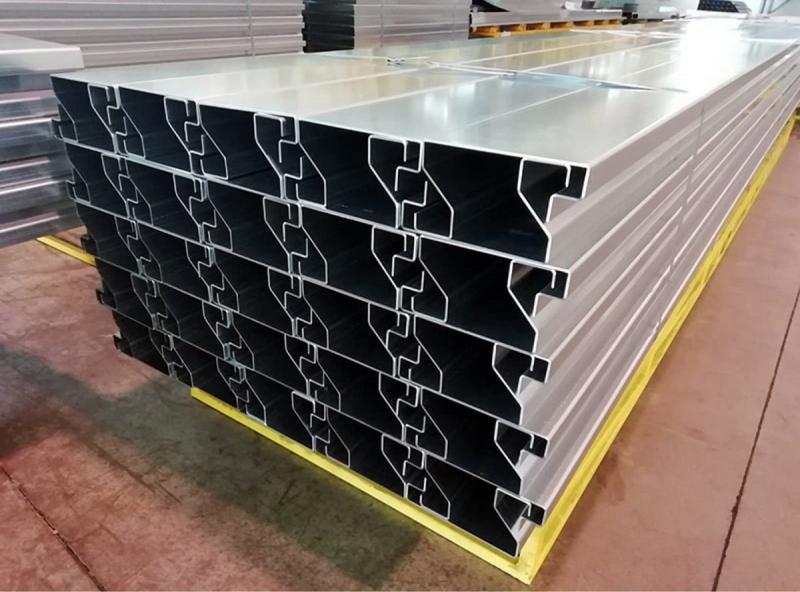

Profil ambutisat atipic

Realizam, la comanda, profile ambutisate atipice (conform schitei clientului) din tabla neagra, decapata sau zincata.

Prin ambutisare confectionam profile din tabla intr-o gama diversa de forme si dimensiuni, cu precizii ridicate.

Livram, in toata tara, profile customizate formate la rece pe abkant.

Produsele ambutisate cresc considerabil flexibilitatea proiectarii si, in plus, permit solutii foarte atractive, economice si durabile.

Enumeram cateva produse ambutisate atipice executate catre clientii nostri: jgheaburi transport cereale sau tocatura, piese de legatura intre profile zincate ambutisate Sigma, profile ambutisate pentru protectie si etansare aticuri.

Configurator Oferta

Exemple de profile atipice executate

Formele de mai jos sunt inspirate din comenzi reale pe care le-am executat. Pentru fiecare gasesti o schita cu cotele notate prin litere si un tabel cu dimensiunile uzuale.

                                           Profil ambutisat atipic PA01 - Sasiu superior







    COD H (mm) B (mm) B1 (mm) L (mm) S (mm) S1 (mm) W (mm) F (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA01-100x40x40x20x50x50x60x30x1 mm


100


40

40

20

50

50

60

30

1

383

3
PA01-100x40x40x20x50x50x60x30x2 mm
100

40

40

20

50

50

60

30

2

376

5,9
PA01-100x40x40x20x50x50x60x30x3 mm
100

40

40

20

50

50

60

30

3

369

8,69
PA01-100x40x40x20x50x50x60x30x4 mm
100

40

40

20

50

50

60

30

4

362

11,37

Profil complex pentru sasiuri: un C inalt cu buza sus, din a carui baza porneste lateral un canal in trepte, incheiat cu o bordura. Combina intr-o singura piesa rolul a doua sau trei profile sudate.

Utilizari: Sasiuri si cadre pentru remorci, utilaje si containere, structuri portante cu reazem lateral.

                                           Profil ambutisat atipic PA02 - Sasiu inferior





      COD H (mm) A (mm) B (mm) L2 (mm) L1 (mm) R (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA02-100x50x80x50x20x20x1 mm
100

50

80

50

20

20

1

315

2,47
PA02-100x80x50x50x20x20x2 mm
100

50

80

50

20

20

2

310

4,87
PA02-100x80x50x50x20x20x3 mm
100

50

80

50

20

20

3

305

7,18
PA02-100x80x50x50x20x20x4 mm
100

50

80

50

20

20

4

300

9,12

Profil C deschis, cu talpa de sus mai scurta decat cea de jos. Talpa de sus se termina cu o buza intoarsa in sus, iar peretele scurt din dreapta se termina cu o bordura spre exterior. Forma ramane deschisa, astfel incat se poate indoi la abkant.

Utilizari: Lonjeroane si traverse de sasiu, grinzi usoare, cadre pentru echipamente.

                                           Profil ambutisat atipic PA03 - Colar cu buze





      COD H (mm) B (mm) C (mm) C1 (mm) L (mm) L1 (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA03-100x100x40x40x20x20x1 mm
100

100

40

40

20

20

1

315

2,47
PA03-100x100x40x40x20x20x2 mm
100

100

40

40

20

20

2

310

4,87
PA03-100x100x40x40x20x20x3 mm
100

100

40

40

20

20

3

305

7,18
PA03-100x100x40x40x20x20x4 mm
100

100

40

40

20

20

4

300

9,12

Profil in unghi cu laturi mari, la capetele carora sunt borduri si buze intoarse spre interior. Buzele rigidizeaza marginile si permit prinderea altor elemente.

Utilizari: Colturi de cadre si sasiuri, montanti de colt, rigidizari pentru carcase si containere.

                                           Profil ambutisat atipic PA04 - Profil C cu aripa exterioara





        COD H (mm) B1 (mm) B2 (mm) C1 (mm) L1 (mm) L2 (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA04-100x30x30x20x20x30x1 mm
100

30

30

20

20

30

1

255

1,77
PA04-100x30x30x20x20x30x2 mm
100

30

30

20

20

30

2

220

3,45
PA04-100x30x30x20x20x30x3 mm
100

30

30

20

20

30

3

215

5,06
PA04-100x30x30x20x20x30x4 mm
100

30

30

20

20

30

4

210

6,06

Profil C cu buza de sus intoarsa spre interior, iar cea de jos continuata cu o aripa spre exterior. Aripa permite prinderea profilului pe o alta structura sau pe un perete.

Utilizari: Grinzi si rigle de prindere, profile de racord la structuri metalice, suporturi pentru panouri.

                                           Profil ambutisat atipic PA05 - Jgheab cu nervura centrala













        COD D1 (mm) C1 (mm) N1 (mm) W1 (mm) N2 (mm) C2 (mm) N3 (mm) W2 (mm) H (mm) C3 (mm) D2 (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA05-20x126x35x126x35x40x35x126x105x40x20x1 mm
20

126

35

126

35

40

35

126

105

40

20

1

698

5,48
PA05-20x126x35x126x35x40x35x126x105x40x20x2 mm
20

126

35

126

35

40

35

126

105

40

20

2

688

10,8
PA05-20x126x35x126x35x40x35x126x105x40x20x3 mm
20

126

35

126

35

40

35

126

105

40

20

3

678

15,97
PA05-20x126x35x126x35x40x35x126x105x40x20x4 mm
20

126

35

126

35

40

35

126

105

40

20

4

668

20,98

Jgheab cu un perete scund si unul inalt, ambii incheiati cu borduri inclinate la 8° si lacrimar. Pe fund are o nervura care il rigidizeaza pe toata lungimea.

Utilizari: Jgheaburi pentru hale si acoperisuri cu pante inegale, canale de colectare intre cladiri.



                                           Profil ambutisat atipic PA06 - Jgheab cu spate inclinat



        COD H (mm) B (mm) C (mm) F (mm) L (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA06-70x50x25x20x20x1 mm
70

50

25

20

20

1

181

1,42
PA06-70x50x25x20x20x2 mm
70

50

25

20

20

2

177

2,78
PA06-70x50x25x20x20x3 mm
70

50

25

20

20

3

173

4,07
PA06-70x50x25x20x20x4 mm
70

50

25

20

20

4

169

4,37

Jgheab cu peretele din spate usor inclinat, bordura superioara la 8° cu lacrimar si o margine joasa in fata. Forma favorizeaza scurgerea si montajul sub streasina.

Utilizari: Jgheaburi de streasina, canale de scurgere la copertine si atice.

                                           Profil ambutisat atipic PA07 - Profil cu panta asimetrica





         COD F1 (mm) H1 (mm) H2 (mm) T (mm) H (mm) F2 (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA07-20x30x33x25x60x20x1 mm
20

30

33

25

60

20

1

183

1,44
PA07-20x30x33x25x60x20x2 mm
20

30

33

25

60

20

2

178

2,8
PA07-20x30x33x25x60x20x3 mm
20

30

33

25

60

20

3

173

4,07
PA07-20x30x33x25x60x20x4 mm
20

30

33

25

60

20

4

168

5,28

Profil tip palarie cu un perete vertical si celalalt frant in doua: o portiune verticala si una inclinata. Fata de sus are o panta de 3° pentru scurgerea apei. Se executa si in oglinda.

Utilizari: Coame si capace asimetrice, profile de racord intre fatada si acoperis, carcase.

                                           Profil ambutisat atipic PA08 - Profil cu umar tesit



       COD A (mm) B (mm) C (mm) D (mm) E (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA08-80x90x50x102x150x1 mm
80

90

50

102

150

1

468

3,67
PA08-80x90x50x102x150x2 mm
80

90

50

102

150

2

464

7,29
PA08-80x90x50x102x150x3 mm
80

90

50

102

150

3

460

10,83
PA08-80x90x50x102x150x4 mm
80

90

50

102

150

4

456

14,32

Profil tip palarie cu un perete drept pe toata inaltimea si celalalt tesit la partea de sus. Fata de sus are o panta de 3°. Tesitura lasa loc unei alte piese sau evita o muchie vie.

Utilizari: Capace si profile de acoperire, racorduri la tamplarie si fatade, ghidaje.

                                           Profil ambutisat atipic PA09 - Profil cu dubla treapta











        COD F (mm) H1 (mm) T (mm) A3 (mm) A1 (mm) A2 (mm) T1 (mm) H2 (mm) F1 (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA09-20x30x30x30x60x50x30x60x20x1 mm



20



30



30



30



60



50



30



60



20



   1



     330



2,59

PA09-20x30x30x30x60x50x30x60x20x2 mm



20


30

30

30

60

50

30

60

20

2

     322

5,06
PA09-20x30x30x30x60x50x30x60x20x3 mm
  20

  30

 30

 30

 60

 50

 30

 60

 20

   3

    314

 7,4
PA09-20x30x30x30x60x50x30x60x20x4 mm
   20

  30

  30

  30

  60

  50

 30

 60

  20

   4

   306

 9,61

Profil cu doi umeri la inaltimi diferite si un canal coborat intre ei. Fetele de sus au panta de 3°. Forma urmeaza exact un detaliu de montaj cu niveluri diferite.

Utilizari: Racorduri la acoperisuri si fatade, suporturi pentru panouri pe niveluri diferite, profile de etansare.

                                           Profil ambutisat atipic PA10 - Capac atic



         COD P H B H1 P1 Grosime (mm) Desfasurata (mm) Kg/ml
PA10-200x50x50x20x20x1 mm
20

50

200

50

20

1

336

2,64
PA10-200x50x50x20x20x2 mm
20

50

200

50

20

2

332

5,21
PA10-200x50x50x20x20x3 mm
20

50

200

50

20

3

328

7,73
PA10-200x50x50x20x20x4 mm
20

50

200

50

20

4

324

10,17

Profil in U intors, care acopera coama zidului. Marginile au picuratori la 45°, care indeparteaza apa de perete.

Utilizari: Acoperirea aticelor, parapetelor si zidurilor de gard.

                                           Profil ambutisat atipic PA11 - Glaf cu lacrimar



      COD B (mm) H (mm) H1 (mm) P (mm) Grosime (mm) Desfasurata (mm) Kg/ml
PA11-150x20x30x20x1 mm 150 20 30 20 1 218 1,71
PA11-150x20x30x20x2 mm 150 20 30 20 2 216 3,39
PA11-150x20x30x20x3 mm 150 20 30 20 3 214 5,04
PA11-150x20x30x20x4 mm 150 20 30 20 4 212 6,66

Pervaz cu panta spre exterior, cu bordura ridicata spre fereastra si lacrimar pe muchia din fata.

Utilizari: Glafuri exterioare la ferestre, pervaze, acoperiri de praguri.

Detalii tehnice Profil ambutisat atipic

Oferim posibilitatea realizarii gaurilor (pentru suruburile de imbinare) direct de pe linia de productie, fapt care se traduce in reducerea timpilor de manopera.

Posibilitatea crearii unor profile cu forme si dimensiuni speciale, dupa specificatia clientului, reprezinta un mare avantaj al acestor produse ambutisate.

Profilele customizate ambutisate se utilizeaza pentru:

- structurii principale (cadre cu stalpi si grinzi);

- structurii secundare (pentru sustinerea invelitorilor si inchiderilor);

- ferme zabrelite;

- supraetajari, mansarde;

- grinzi pentru plansee intermediare;

Calitate material: S235JR, S275JR; DX51DZ; S250GD; S320GD; S350GD.

Tolerante dimensionale cf. EN 10143.
