Cornier ambutisat

Producem, la comanda, profil ambutisat cornier din tabla neagra, decapata sau zincata.

Prin ambutisare fabricam profile din tabla intr-o gama variata de forme si dimensiuni, cu precizii ridicate.

Distribuim, in toata tara, profile cornier formate la rece pe abkant.

Utilizarea unor profile cornier formate din tabla subtire permite proiectantilor sa ajunga la conformatii structurale bine optimizate si implicit mai ieftine.

Datorita raportului de rezistenta in comparatie cu greutatea proprie aceste profile ambutisate sunt un inlocuitor foarte bun, atunci cand proiectul o permite, al profilelor laminate, mult mai grele.

Configurator Oferta

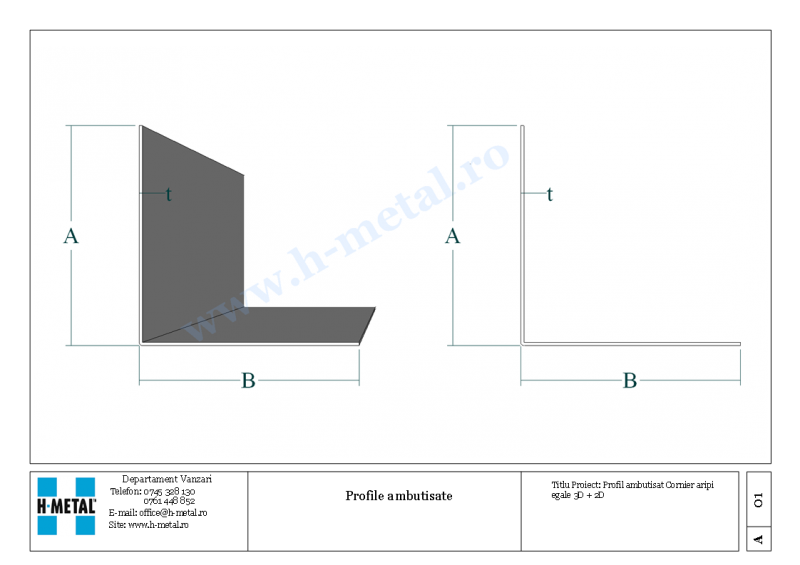

                                                         Cornier ambutisat cu laturi egale



















COD A B  Grosime (mm) Desfasurata (mm) Greutate kg/ml
CE-20x20x0,5 mm 20 20 0,5 39,5 0,16
CE-25x25x0,6 mm 25 25 0,6 49,4 0,23
CE-30x30x0,8 mm 30 30 0,8 59,2 0,37
CE-30x30x1 mm 30 30 1 59 0,46
CE-40x40x1 mm 40 40 1 79 0,62
CE-40x40x1,5 mm 40 40 1,5 78,5 0,92
CE-50x50x1,5 mm 50 50 1,5 98,5 1,16
CE-50x50x2 mm 50 50 2 98 1,54
CE-60x60x2 mm 60 60 2 118 1,85
CE-75x75x2 mm 75 75 2 148 2,32
CE-80x80x2,5 mm 80 80 2,5 157,5 3,09
CE-100x100x2,5 mm 100 100 2,5 197,5 3,88
CE-100x100x3 mm 100 100 3 197 4,64
CE-120x120x3 mm 120 120 3 237 5,58
CE-150x150x3 mm 150 150 3 297 6,99
CE-150x150x4 mm 150 150 4 296 9,29
CE-200x200x4 mm 200 200 4 396 12,43
CE-250x250x4 mm 250 250 4 496 15,57
CE-300x300x5 mm 300 300 5 595 23,35
CE-400x400x5 mm 400 400 5 795 31,2

Cele doua laturi au aceeasi latime (A = B). Este varianta cea mai folosita, pentru rigidizari, coltare, rame si prinderi.

Codul din tabel, de exemplu CE-100x100x3, inseamna cornier cu laturi egale de 100 mm, din tabla de 3 mm.

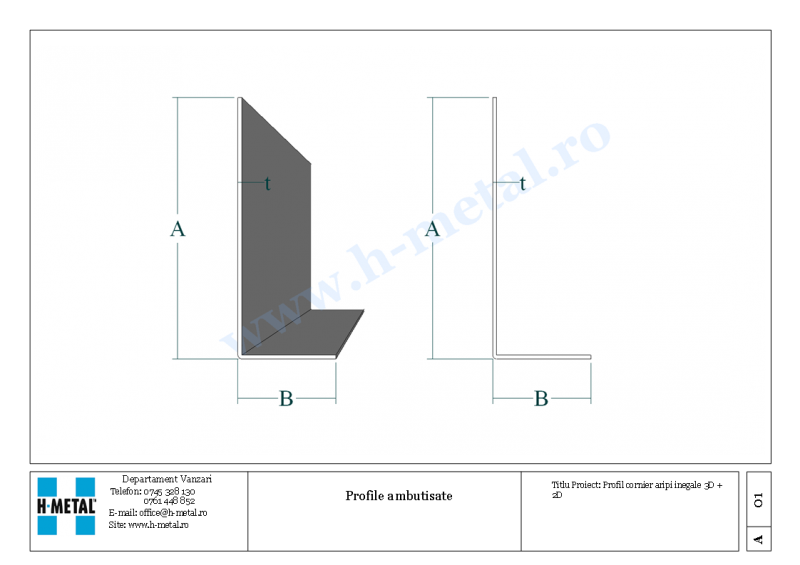

                                                           Cornier ambutisat cu laturi inegale





















COD A B  Grosime (mm) Desfasurata (mm) Greutate kg/ml
CI-30x20x0,5 mm 30 20 0,5 49,5 0,19
CI-40x20x0,6 mm 40 20 0,6 59,4 0,28
CI-40x25x0,8 mm 40 25 0,8 64,2 0,4
CI-50x30x1 mm 50 30 1 79 0,62
CI-60x30x1 mm 60 30 1 89 0,7
CI-60x40x1,5 mm 60 40 1,5 98,5 1,16
CI-75x50x1,5 mm 75 50 1,5 123,5 1,45
CI-80x40x2 mm 80 40 2 118 1,85
CI-100x50x2 mm 100 50 2 148 2,32
CI-100x60x2 mm 100 60 2 158 2,48
CI-120x60x2,5 mm 120 60 2,5 177,5 3,48
CI-120x80x2,5 mm 120 80 2,5 197,5 3,88
CI-150x75x3 mm 150 75 3 222 5,23
CI-150x100x3 mm 150 100 3 247 5,82
CI-200x100x3 mm 200 100 3 297 6,99
CI-200x100x4 mm 200 100 4 296 9,29
CI-250x150x4 mm 250 150 4 396 12,43
CI-300x150x4 mm 300 150 4 446 14
CI-300x200x5 mm 300 200 5 495 19,43
CI-400x200x5 mm 400 200 5 595 23,35

Laturile au latimi diferite (A ≠ B). Latura lunga preia incarcarea sau acopera suprafata, iar cea scurta se foloseste la prindere. Se potriveste acolo unde cornierul laminat nu are dimensiunea necesara.

Codul din tabel, de exemplu CI-150x100x3, inseamna cornier cu laturile de 150 si 100 mm, din tabla de 3 mm.

Cornier ambutisat - unde se foloseste

Constructii metalice usoare

rigidizari, contravantuiri, prinderi si console

Acoperisuri si fatade

coltare, borduri, profile de inchidere si de racord

Protectii de colt

coltare pentru pereti, stalpi, rampe si muchii de beton

Rafturi si mobilier metalic

montanti, traverse si rame

Agricultura

suporturi pentru sarme, spaliere si plantatii

Industrie

rame, ghidaje, carcase si piese pentru utilaje



Intrebari frecvente

Ce este cornierul ambutisat?

Este un profil in L obtinut prin indoirea la rece a unei table, de regula la 90°. Se mai numeste cornier indoit sau cornier din tabla.

Care este diferenta fata de cornierul laminat?

Cornierul laminat se produce la cald, in dimensiuni standard. Cornierul ambutisat se executa la orice dimensiune si grosime, inclusiv din tabla zincata. Are o raza de indoire la colt si este, de regula, mai usor la aceeasi dimensiune.

Ce dimensiuni puteti executa?

Executam corniere cu laturi de la 20 pana la 400 mm, egale sau inegale.

Grosime minima 0.5 mm.

Grosime maxima - tabla zincata 4 mm;

                               - tabla decapata 0,5 -3 mm;

                               - tabla neagra 1.5 – 8 mm.

Cat cantareste un metru de cornier ambutisat?

Greutate (kg/ml) = (A + B − t) × t × 0,00785. De exemplu, un cornier 100 × 100 mm din tabla de 3 mm cantareste aproximativ 4,64 kg/ml, iar unul 150 × 100 mm din tabla de 3 mm aproximativ 5,82 kg/ml.

Ce este un cornier atipic?

Un cornier cu unghi diferit de 90°, cu buze sau rebord la margini, ori cu gauri si decupaje, executat dupa schita clientului.

Livrati cornier ambutisat gaurit?

Da. Executam gauri si decupaje conform desenului, inclusiv in serii mari.

Din ce tabla se face cornierul ambutisat?

Din tabla zincata, decapata sau neagra. Cornierul din tabla neagra sau decapata poate fi zincat la cald sau vopsit dupa indoire.

Detalii tehnice Cornier ambutisat

Avand in vedere ca fabricarea se face prin ambutisare la rece cu o tehnologie relativ redusa ca si costuri si se poate produce o diversitate de dimensiuni face ca profilele ambutisate cornier sa fie foarte versatile.

Profilele metalice ambutisate se pot monta in orice anotimp cu un minim de echipament si utilaje, temperaturile ridicate sau scazute nu afecteaza rezistenta constructiile metalice realizate, asa cum se intampla cu calitatea sudurii la temperaturi scazute.

Fata de un cornier laminat la cald, cel obtinut prin ambutisare are dezavantajul ca raza (radius-ul) coltului cornierului este mult mai mare. Astfel incat, cu cat tabla din care se executa cornierul este mai groasa cu atat raza coltului este mai mare, partea utila a laturii ramanand mai mica.

Calitate material: S235JR, S275JR; DX51DZ; S250GD; S320GD; S350GD.

Tolerante dimensionale cf. EN 10143.
