Revenirea otelului

Revenirea otelului este un tratament termic final care se aplica intotdeauna dupa calire. Consta din incalzirea otelului calit la o temperatura inferioara punctului critic AC₁, mentinere si racire in general in aer.

Temperaturile de incalzire sunt foarte diferite in functie de tipul otelului.

Există 4 tipuri de baza de tratament termic al otelului: recoacere, normalizare, calire si revenire.

De ce este necesara revenirea otelului dupa tratamentul de calire?

Dupa calire otelul are structura nestabila, dura si fragila. Caracteristicile de rezistenta mecanica si duritatea sunt ridicate, dar caracteristicile de plasticitate si tenacitate sunt scazute

Tratamentul de revenire se aplica otelurilor care sufera transformari fizice. In urma acestui tratament se schimba starea nestabila si fragila intr-o stare mai stabila si mai putin fragila.

Revenirea otelului – scopul aplicarii:

   – eliminarea sau reducerea tensiunilor interne aparute in piesele din otel dupa calire ;

   – transformarea structurii martensitice a pieselor calite intr-o structura mai stabila ;

   – micsorarea fragilitatii ;

   – marirea tenacitatii .

Temperatura de revenire se alege in functie de caracteristicile mecanice impuse piesei.

Duritatea piesei calite scade o data cu cresterea acestei temperaturi, iar tenacitatea creste.

Durata de incalzire depinde de dimensiunile piesei si are scopul de a nu crea tensiuni interne in material.

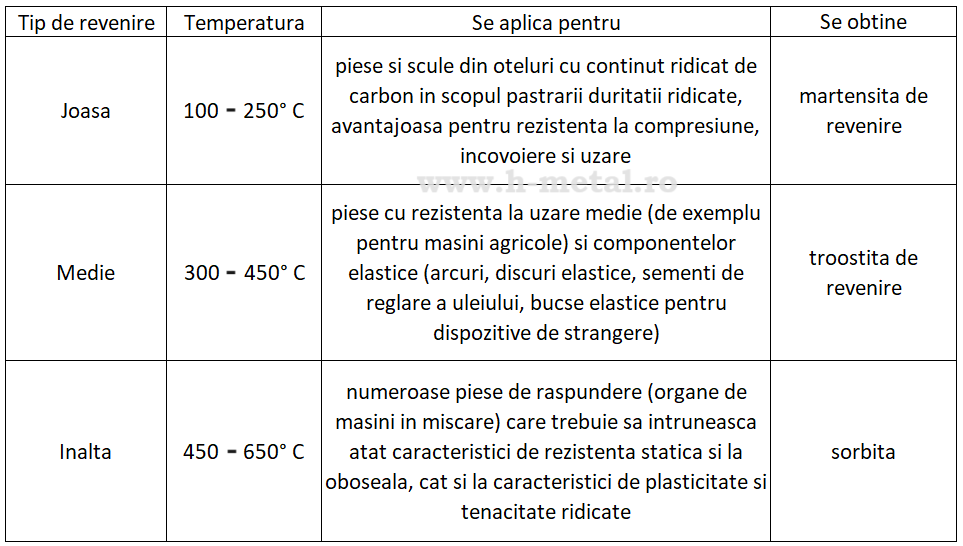

In functie de temperatura se deosebesc trei tipuri de reveniri (vezi tabelul de mai jos).

Prin revenirea joasa se urmareste reducerea tensiunilor reziduale din piesele calite, fara scaderea duritatii lor.

Limite de curgere ridicate ale materialului pieselor tratate, in vederea asigurarii unei bune elasticitati a acestora se obtin in urma revenirii medii.

Iar in urma tratamentului de revenire inalta se obtine o piesa cu rezistenta mecanica ridicata si tenacitate buna.

Temperatura de revenire influenteaza proprietatile mecanice prin aceea ca determina gradul de dispersie a carburilor in amestecul feritacarburi.

Calirea si revenirea joasa pot fi grupate intr-o singura operatie numita calire cu autorevenire.

Revenirea inalta este cea mai frecvent intalnita dintre cele trei tipuri detaliate mai sus.

Racirea la revenire se face in aer, cu exceptia otelurilor aliate susceptibile la fragilitate la revenire, care de la temperaturile 550-650˚C se racesc rapid in apa.

H Metal comercializeaza o gama vasta de produse metalurgice supuse tratamentelor termice .

Pentru a primi o oferta concreta, va rugam sa ne contactati pe adresa de email office@h-metal.ro.
