RINVENIMENTO DELL`ACCIAIO

Il rinvenimento dell’acciaio è un trattamento termico finale che viene sempre applicato dopo la tempra. Consiste nel riscaldare l’acciaio temprato ad una temperatura inferiore al punto critico AC₁, mantenendolo e raffreddandolo generalmente in aria.

Le temperature di riscaldamento sono molto diverse a seconda del tipo di acciaio.

Esistono 4 tipi fondamentali di trattamento termico dell’acciaio: ricottura, normalizzazione, tempra e rinvenimento.

Perché è necessario rinvenimento del’acciaio dopo il trattamento di tempra?

Dopo la tempra l’acciaio presenta una struttura instabile, dura e fragile. Le caratteristiche di resistenza meccanica e durezza sono elevate, ma le caratteristiche di plasticità e tenacità sono basse.

Il trattamento di rinvenimento viene applicato agli acciai che subiscono trasformazioni fisiche. A seguito di questo trattamento, lo stato instabile e fragile si trasforma in uno stato più stabile e meno fragile.

Il rinvenimento dell’acciaio – lo scopo dell’applicazione:

– eliminazione o riduzione delle tensioni interne che compaiono nelle parti in acciaio dopo la tempra;

– la trasformazione della struttura martensitica delle parti temprate in una struttura più stabile;

– riduzione della fragilità;

– aumentare la tenacia.

La temperatura di rinvenimento viene scelta in base alle caratteristiche meccaniche imposte al pezzo.

Durezza della parte temprata diminuisce con l’aumentare di questa temperatura e la tenacità aumenta.

La durata del riscaldamento dipende dalle dimensioni del pezzo ed ha lo scopo di non creare tensioni interne al materiale.

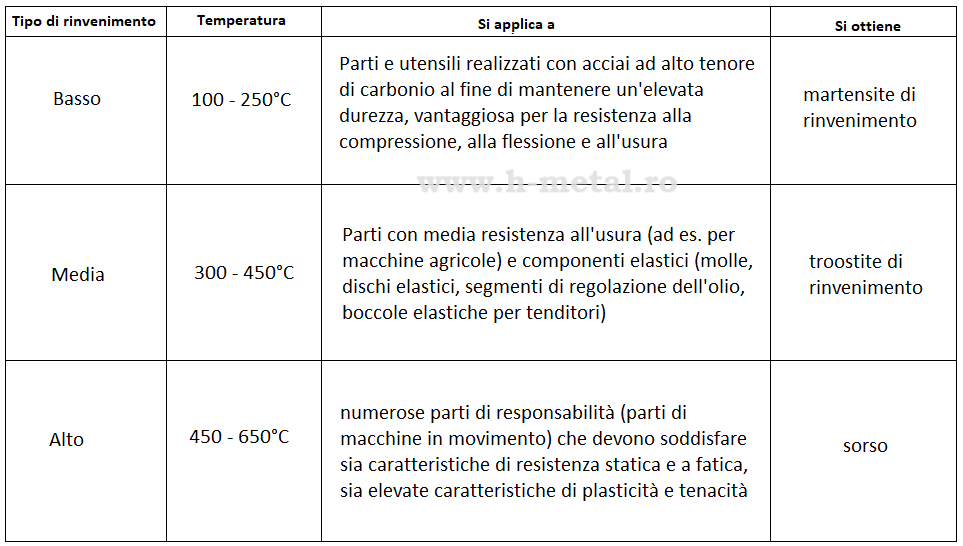

A seconda della temperatura si distinguono tre tipologie di rinvenimento (vedi tabella sotto).

Il basso rinvenimento ha lo scopo di ridurre le tensioni residue nelle parti temprate, senza ridurne la durezza.

Dopo il rinvenimento medio si ottengono elevati limiti di snervamento del materiale dei particolari trattati, al fine di garantirne una buona elasticità.

E dopo il trattamento ad alto rinvenimento si ottiene un pezzo con elevata resistenza meccanica e buona tenacità.

La temperatura di rinvenimento influenza le proprietà meccaniche in quanto determina il grado di dispersione dei carburi nella miscela ferrite-carburo.

La tempra e il rinvenimento basso  possono essere raggruppati in un’unica operazione chiamata rinvenimento con ritorno automatico.

Il rinvenimento alto è il più comune dei tre tipi sopra descritti.

Il raffreddamento durante il rinvenimento avviene in aria, ad eccezione degli acciai legati soggetti a fragilità durante il rinvenimento, che a temperature di 550-650°C vengono rapidamente raffreddati in acqua.

H Metal commercializza una vasta gamma di prodotti metallurgici sottoposti a trattamenti termici.

Per ricevere un’offerta specifica, contattaci a office@h-metal.ro.
