Az acél temperálása

Az acél temperálása egy végső hőkezelés, amelyet mindig az edzés után alkalmaznak. Ez abból áll, hogy az edzett acélt a kritikus AC₁ pont alatti hőmérsékletre melegítik, tartják és általában levegőn hűtik.

A melegítési hőmérsékletek az acél típusától függően nagyon eltérőek.

Az acél hőkezelésének 4 alapvető típusa van: lágyítás, normalizálás, árasztás és edzés.

Miért van szükség az acél edzésére az árasztás után?

Az acél az árasztás után instabil, kemény és rideg szerkezetű. A mechanikai szilárdság és a keménység jellemzői magasak, de a képlékenység és a szívósság jellemzői alacsonyak.

Az edzőkezelést fizikai átalakuláson áteső acéloknál alkalmazzák. Ezt a kezelést követően az instabil és rideg állapotot stabilabb és kevésbé rideg állapotra változtatják.

ACÉL TEMPERÁLÁSA – ALKALMAZÁS CÉLJA:

– az acél alkatrészekben a keményítés után fellépő belső feszültségek megszüntetése vagy csökkentése;

   – az edzett alkatrészek martenzites szerkezetének stabilabbá alakítása;

   – a ridegség csökkentése;

   – a szívósság növelése.

Az edzési hőmérsékletet az alkatrésztől megkövetelt mechanikai jellemzőknek megfelelően választják ki.

Az edzett alkatrész keménysége e hőmérséklet növelésével csökken, a szívósság pedig nő.

A melegítési idő az alkatrész méreteitől függ, és célja, hogy elkerülje az anyagban a belső feszültségek kialakulását.

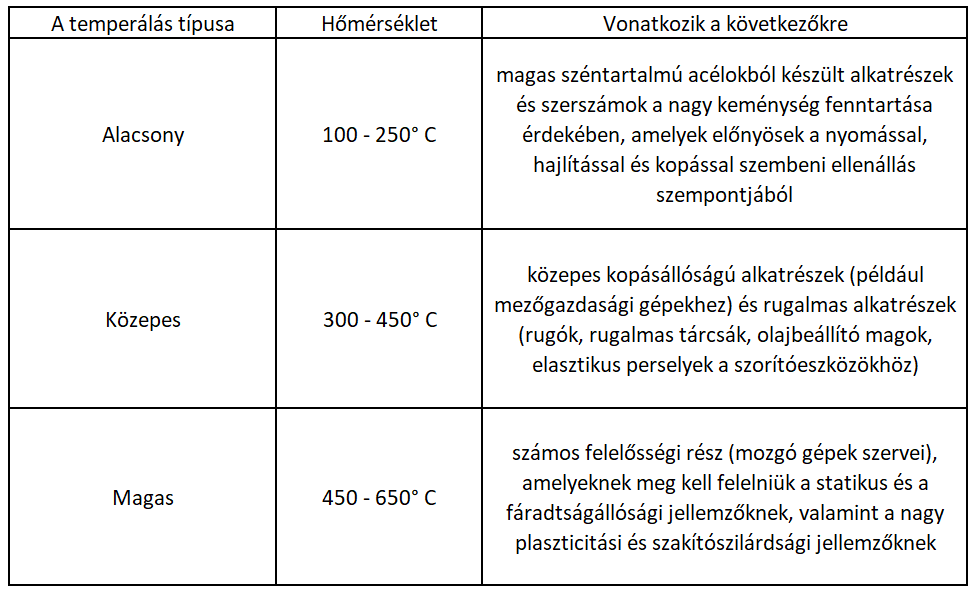

A hőmérséklettől függően az edzésnek három különböző típusa létezik (lásd az alábbi táblázatot).

Az alacsony visszatérés célja a maradó feszültségek csökkentése az edzett alkatrészekben anélkül, hogy a keménységük csökkenne.

A kezelt alkatrészek anyagának magas folyáshatárát a jó rugalmasság biztosítása érdekében a közepes edzés után érik el.

A magas edzéskezelés eredményeként az alkatrész nagy mechanikai szilárdsággal és jó szívóssággal rendelkezik.

Az edzési hőmérséklet befolyásolja a mechanikai tulajdonságokat azáltal, hogy meghatározza a karbidok diszperziójának mértékét a ferrit-szén keverékben.

Az árasztás és az alacsony edzés egyetlen műveletbe, az úgynevezett önedzésbe foglalható.

A magas edzés a fentiekben részletezett három típus közül a leggyakoribb.

Az edzéshűtés levegőn történik, kivéve az edzési törékenységre hajlamos ötvözött acélokat, amelyek 550-650 °C-tól gyorsan lehűlnek vízben.

A H Metal a hőkezelt kohászati termékek széles választékát forgalmazza.

Ha konkrét ajánlatot szeretne kapni, kérjük, lépjen kapcsolatba velünk a office@h-metal.ro címen.
