Confectionare cadru incercare grinda beton

La cererea unuia dintre clientii nostri, H Metal a confectionat un cadru incercare grinda beton. Fiind realizat cu produse metalice de cea mai buna calitate.

In acest cadru metalic se aseaza o grinda de beton asupra careia, cu ajutorul unei prese hidraulice, actioneaza o forta de 1000 KN creand niste marci tensiometrice. In cazul in care grinda rezista acestui test, aceasta va fi acceptata pentru folosire.

Cadru incercare grinda beton – produse metalice folosite si descrierea acestora

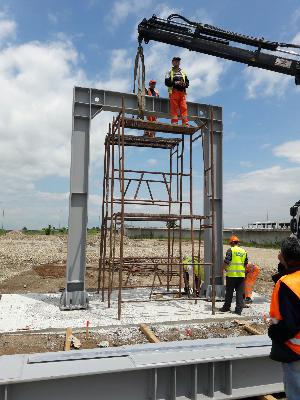

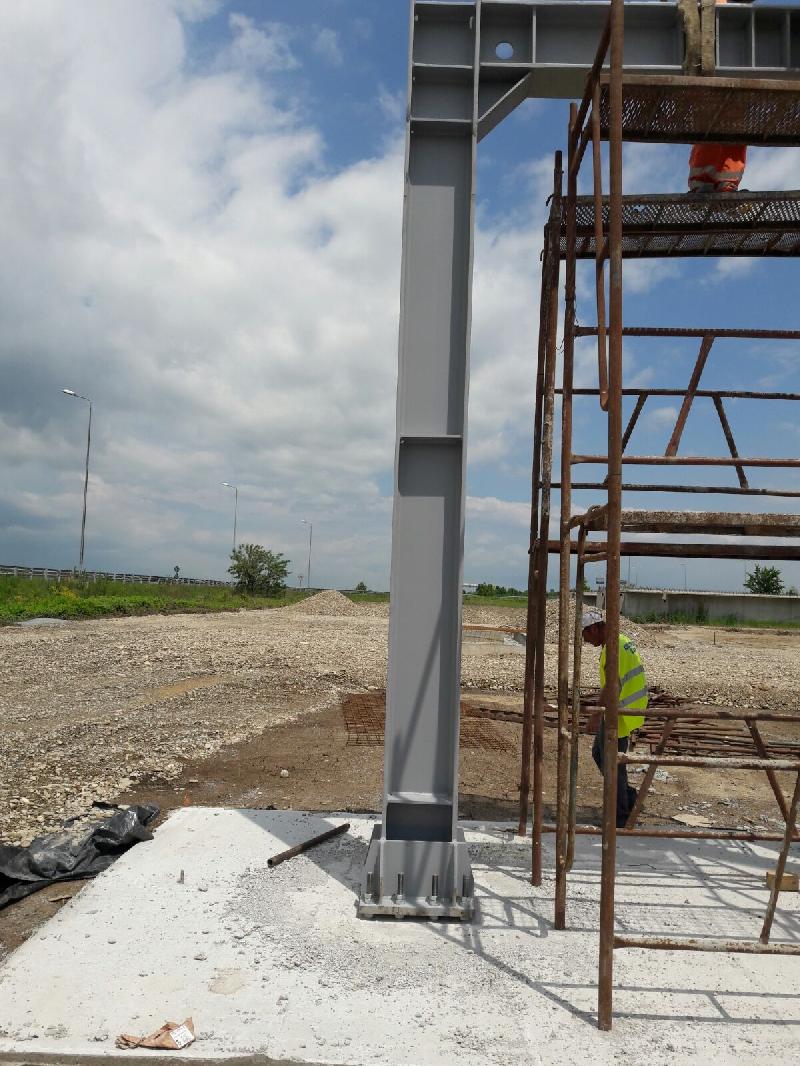

Cadru incercare grinda beton este compus din 2 stalpi, cu inaltimea de 5 m. Acestia sunt realizati din profil Heb 400 mm, calitate otel S355 JR.

Intre cei doi stalpi a fost sudata, prin procedeul de sudura electrica cu electrozi superbaz, o grinda din europrofil HEB 400 mm.

Acest tip de profile metalice sunt destinate constructiilor metalice mari. Iar forma lor speciala face ca acestea sa aiba o rezistenta sporita la greutate si eforturi mecanice.

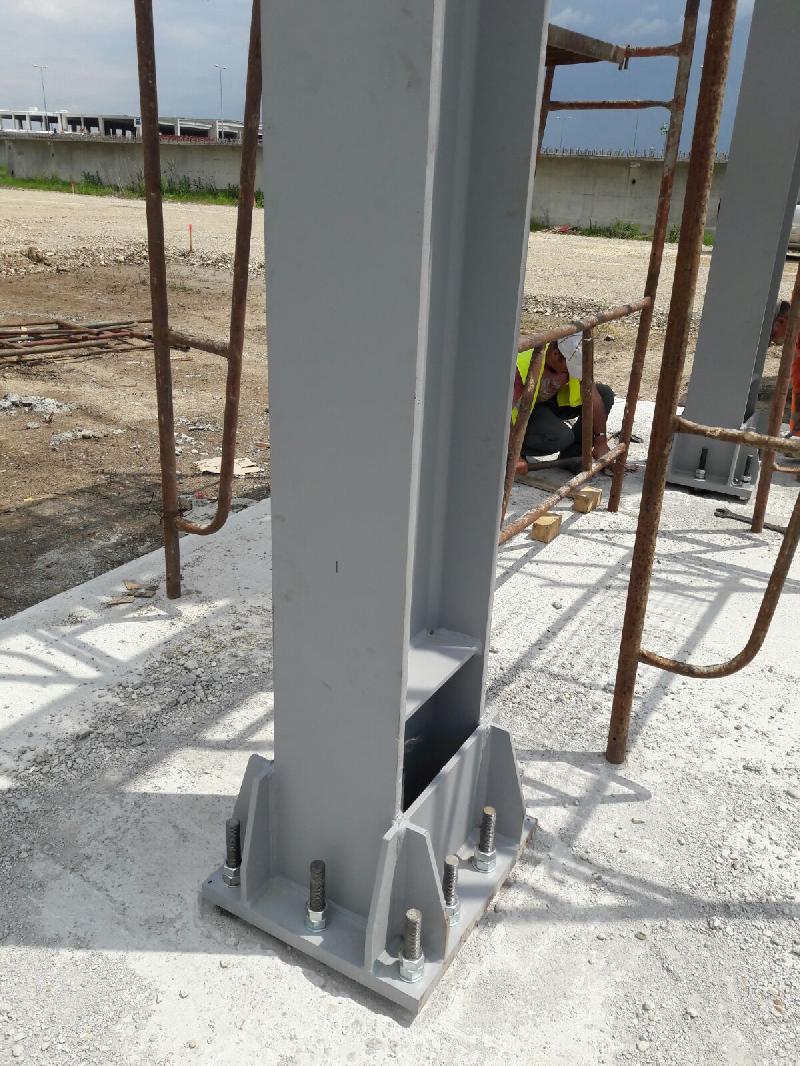

Fiecare dintre cei doi stalpi este asezat pe o carcasa metalica inglobata in beton. Din care ies niste buloane metric 30. Stalpii sunt fixati de aceste buloane cu saiba si piulita M30 cu grupa de rezistenta 8.8.

Pentru placa de baza a stalpilor am utilizat tabla neagra 40 mm, calitate S355 JR, iar guseele pentru rigidizarea stalpilor au fost executate din tabla neagra de 15 mm – S355 JR.

Clasa de calitate S355 JR se refera la otelul cu limita de curgere 355 N/mm2. Acesta are energia de rupere minima de 27 J la +20ºC.

Imbinarea dintre placa de baza, rigidizari si stalpi a fost realizata prin sudura electrica cu electrozi superbaz.

Intregul ansamblu metalic este acoperit cu grund anticoroziv, aplicat in doua straturi.

Din aceasta structura metalica mai face parte o grinda metalica realizata din profil Heb 400 mm, cu o lungime de 7 m.
